Como Extrair Atributos de Blocos?
Informações:
- Este tutorial é aplicável tanto ao AutoCAD quanto ao AutoCAD LT;
- Cada etapa incluirá uma imagem explicativa.
Passo 01

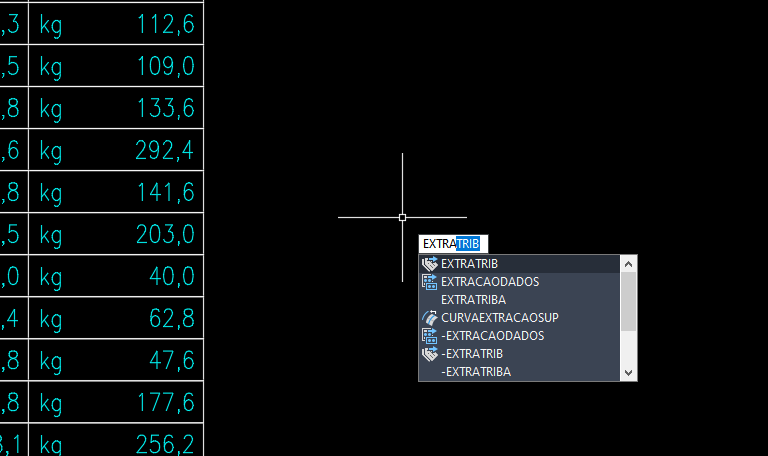

Digite o comando EXTRATRIB / ATTEXT na barra de comando e pressione Enter, como demonstrado na Imagem 01.
Passo 02

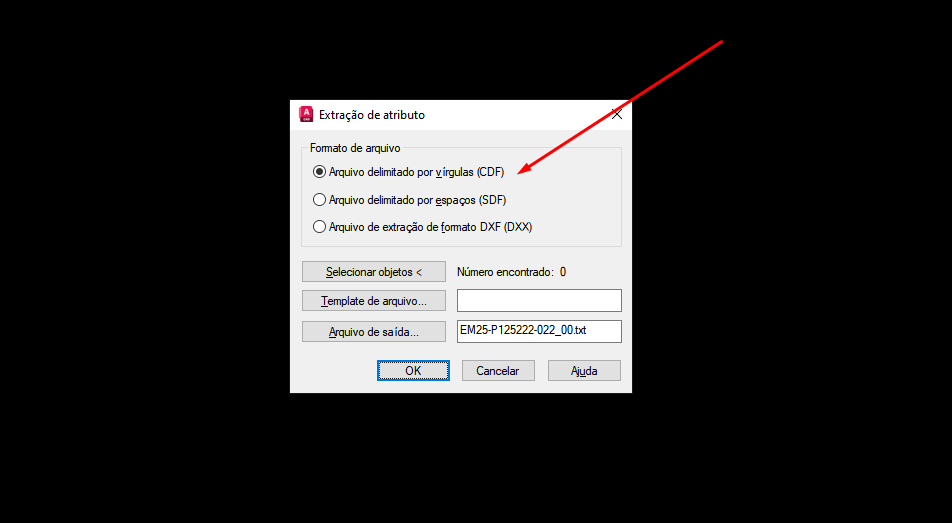

Ao acessar a aba denominada Extração de Atributos, no canto superior esquerdo dessa aba selecione a opção Arquivo delimitado por vírgulas (CDF), como demonstrado na Imagem 02.
Passo 03

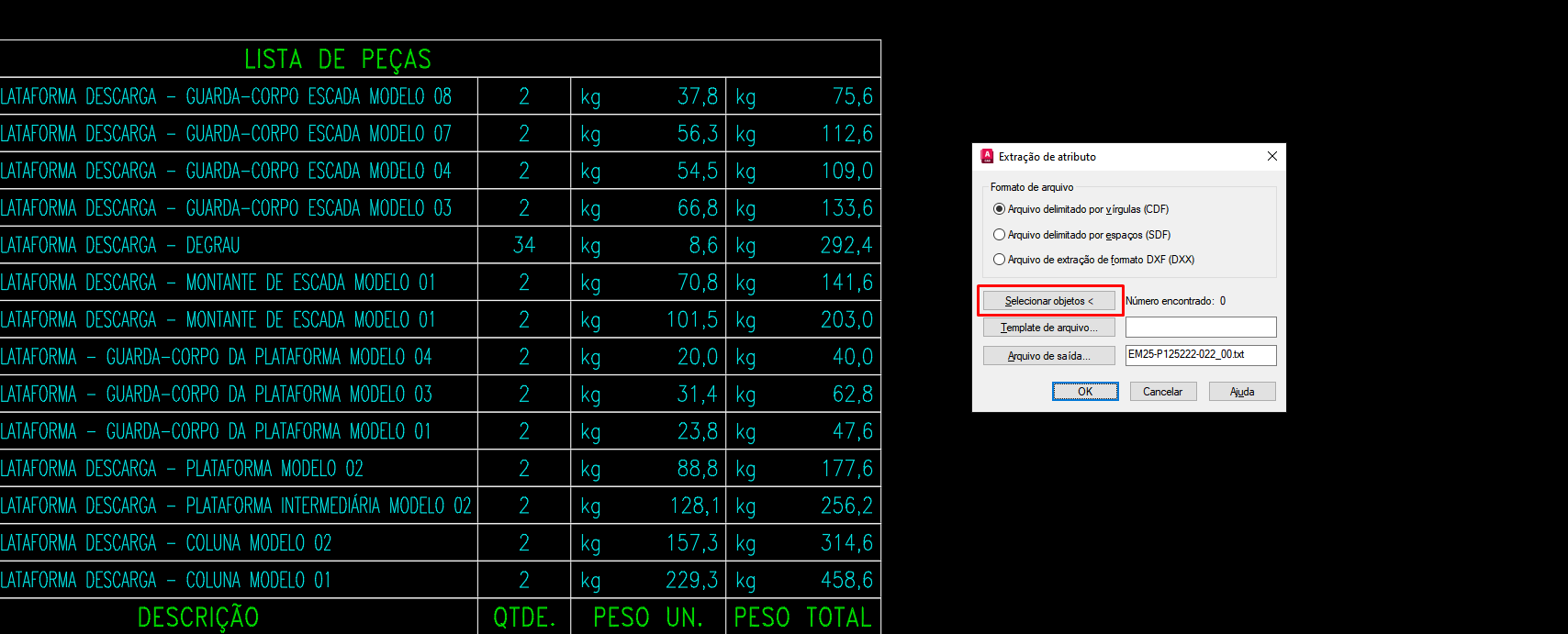

Clique no botão Selecionar objetos, localizado à esquerda, na parte central, como desmonstrado na Imagem 03.
Passo 04

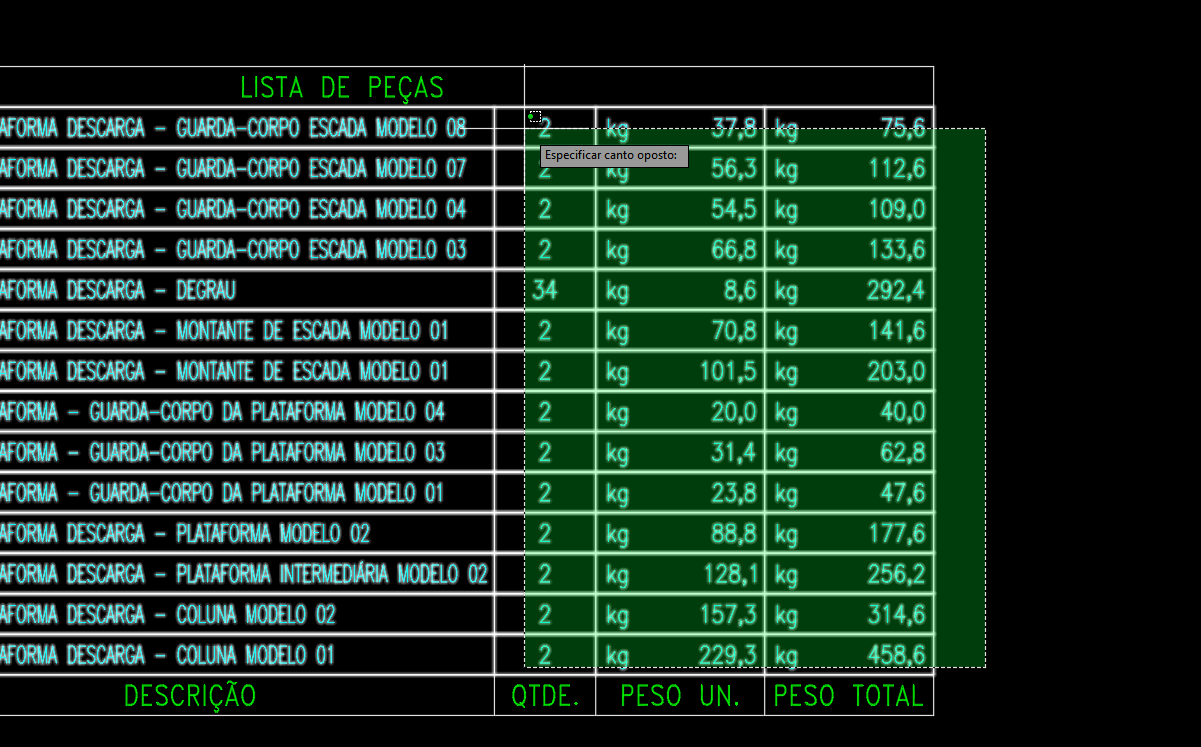

Selecione os Blocos Brancos, Bloco de Parafuso ou Bloco de Material que deseja como mostrado na Imagem 04.
Passo 05

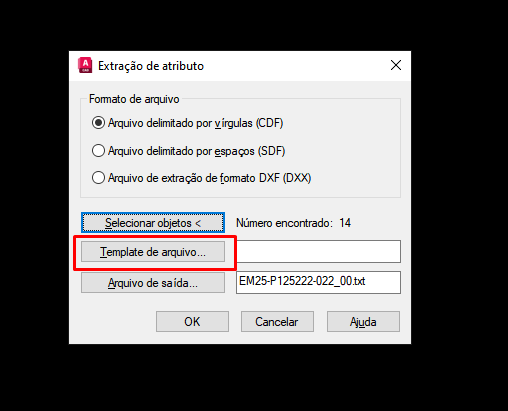

Clique no botão Template de arquivo, localizado à esquerda, na parte central, como desmonstrado na Imagem 05.
Passo 06

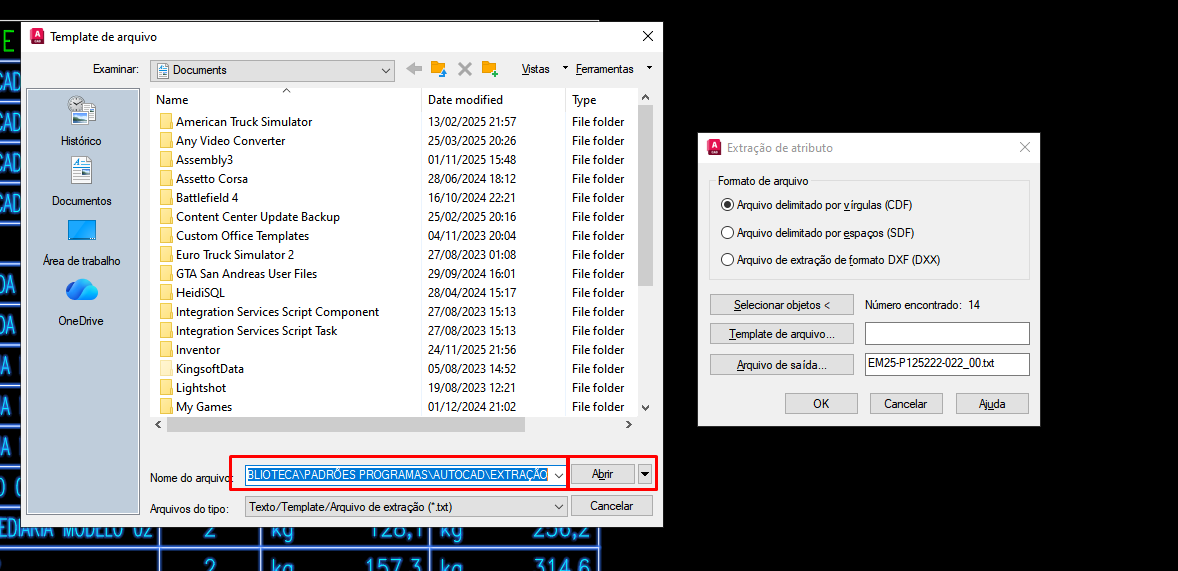

Irá abrir a aba Template de Arquivo, onde você deverá inserir o link fornecido abaixo no campo Nome do arquivo e clicar no botão Abrir, como desmonstrado na Imagem 06.
L:\Drives compartilhados\SATUS_ENGENHARIA-BIBLIOTECA\PADRÕES PROGRAMAS\AUTOCAD\EXTRAÇÃO
Passo 07

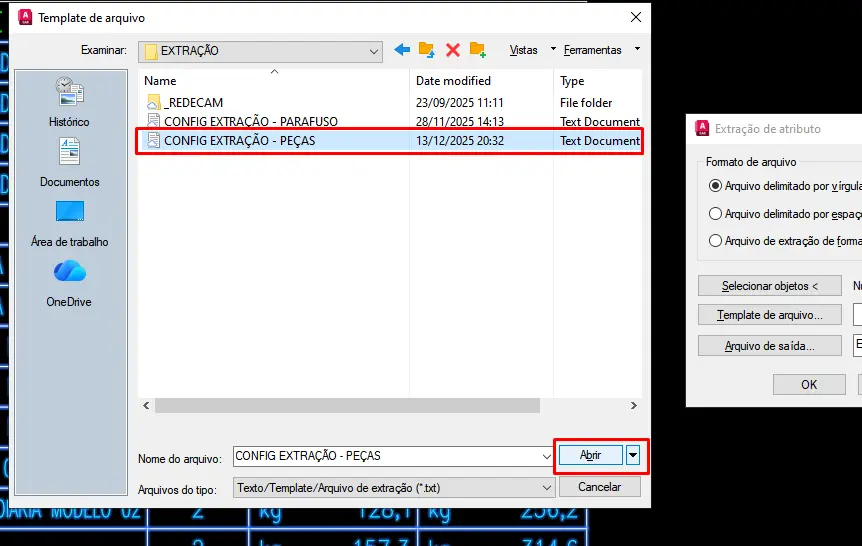

Você encontrará templates para extração. Selecione o template desejado e clique no botão Abrir, como desmonstrado na Imagem 07
Passo 08

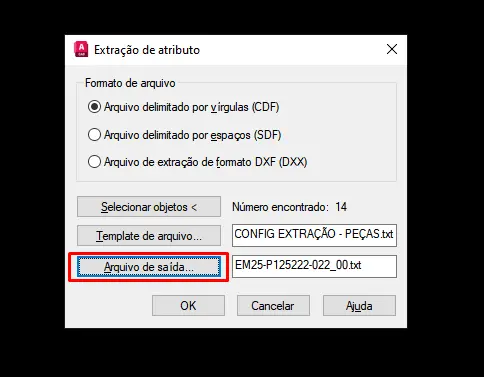

Clique no botão Arquivo de saída, localizado à esquerda na parte central, como desmonstrado na Imagem 08.
Passo 09

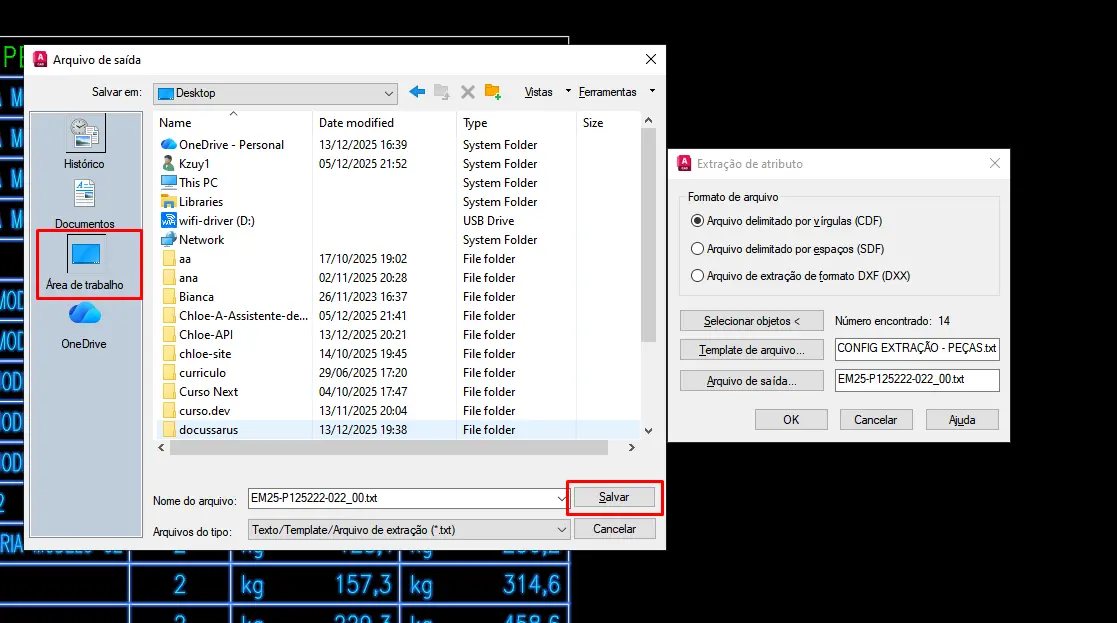

Uma aba chamada Arquivo de Saída será aberta. Clique na opção Área de Trabalho para definir o local do arquivo de saída e, em seguida, clique em Salvar, como desmonstrado na Imagem 09.
Se você não definir um caminho de saída, o arquivo será salvo na mesma pasta onde o desenho está localizado
Passo 10

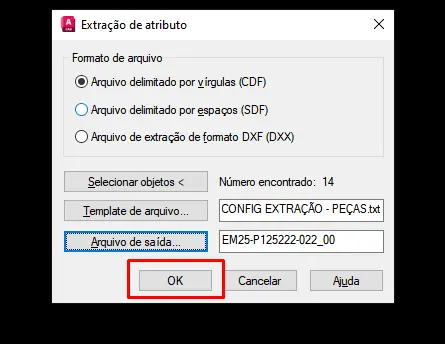

Clique no botão Ok, localizado na parte inferior central, para gerar um arquivo de texto contendo as informações dos blocos, conforme demonstrado na Imagem 10.
Passo 11

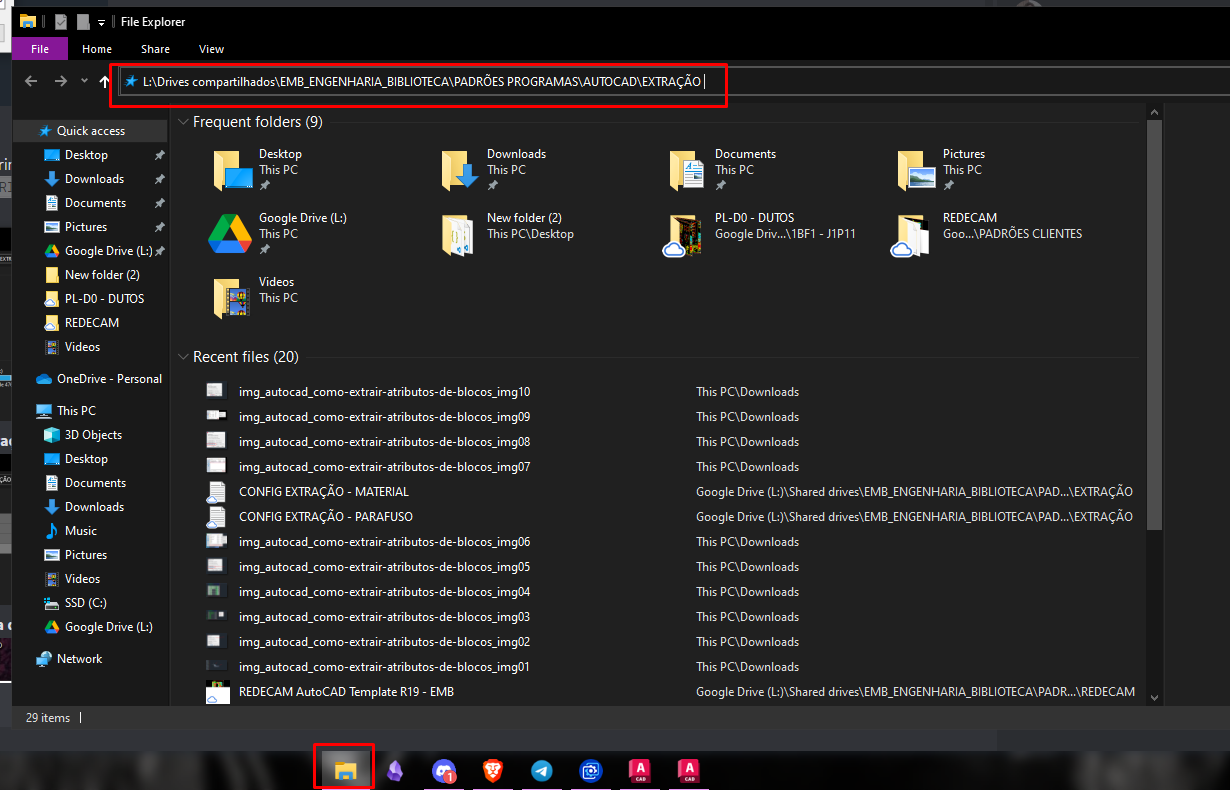

No Explorador de arquivos insira o link fornecido abaixo, conforme demostrado na Imagem 11.
L:\Drives compartilhados\SATUS_ENGENHARIA-BIBLIOTECA\PADRÕES PROGRAMAS\AUTOCAD\EXTRAÇÃO
Passo 12

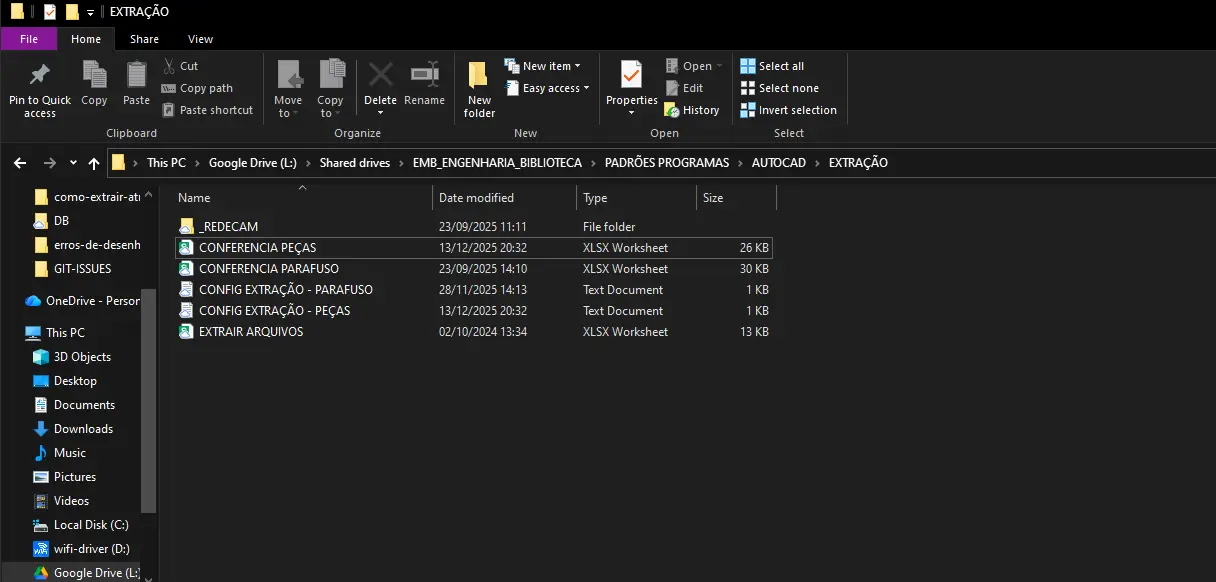

Será redirecionado para uma pasta com Planilhas para Extração. Selecione a planilha desejada abra uma, conforme demostrado na Imagem 12.
Passo 13

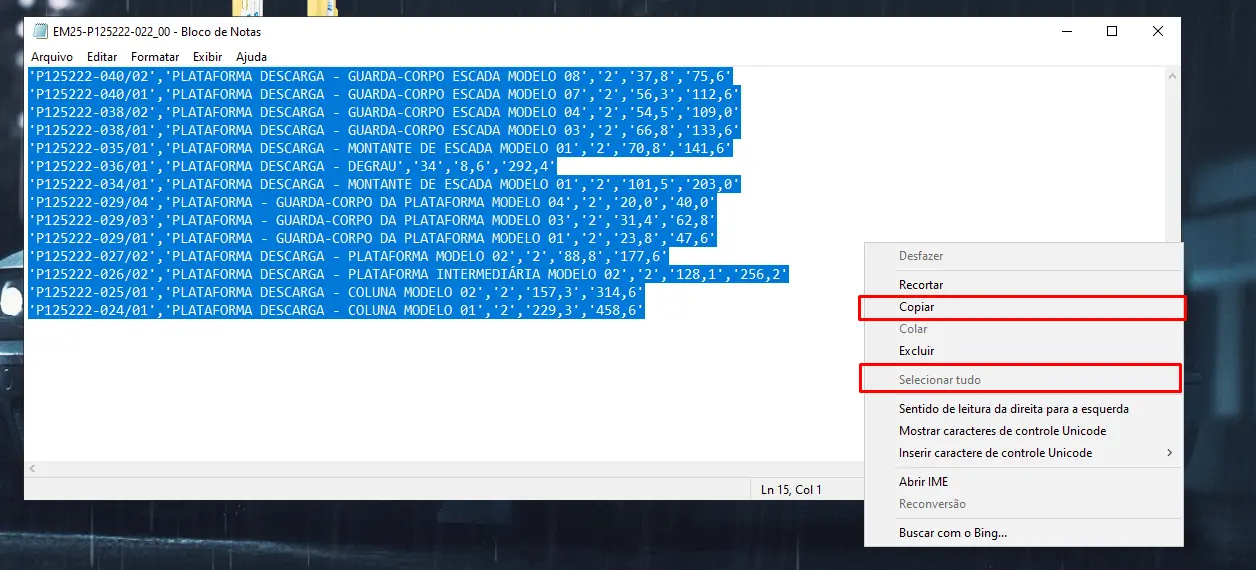

Abra o arquivo de texto gerado no Passo 10 que deve estar na Área de Trabalho, selecione todo o conteúdo com CTRL+A e copie-o com CTRL+C, conforme demostrado na Imagem 13.
Passo 14

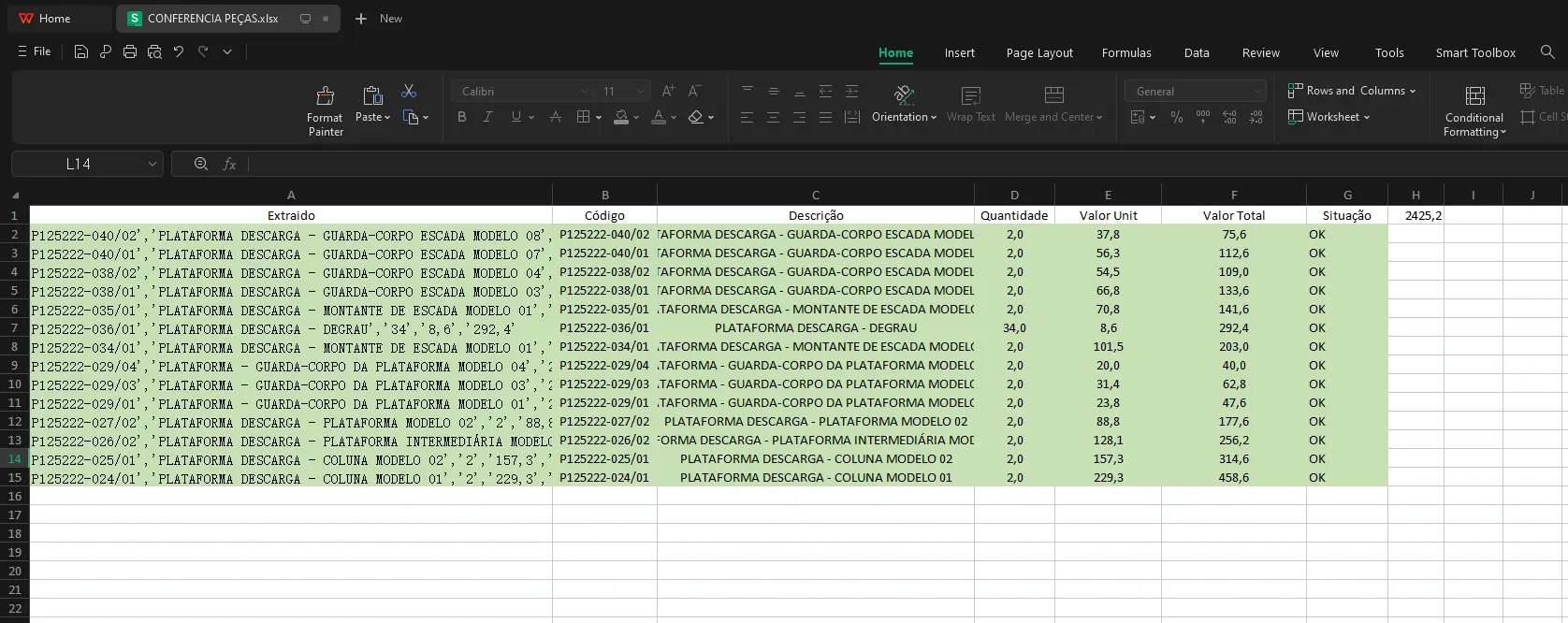

Cole os dados na célula A2 da planilha para garantir que você tenha todas as informações dos blocos.
