Setembro/2026
1 - Solda da Câmara Central - Tampa Superior
📅 02/09/26 • VÁLIDO
- Categoria: Detalhamento
- Equipamento: Câmara Central - Tampa Superior

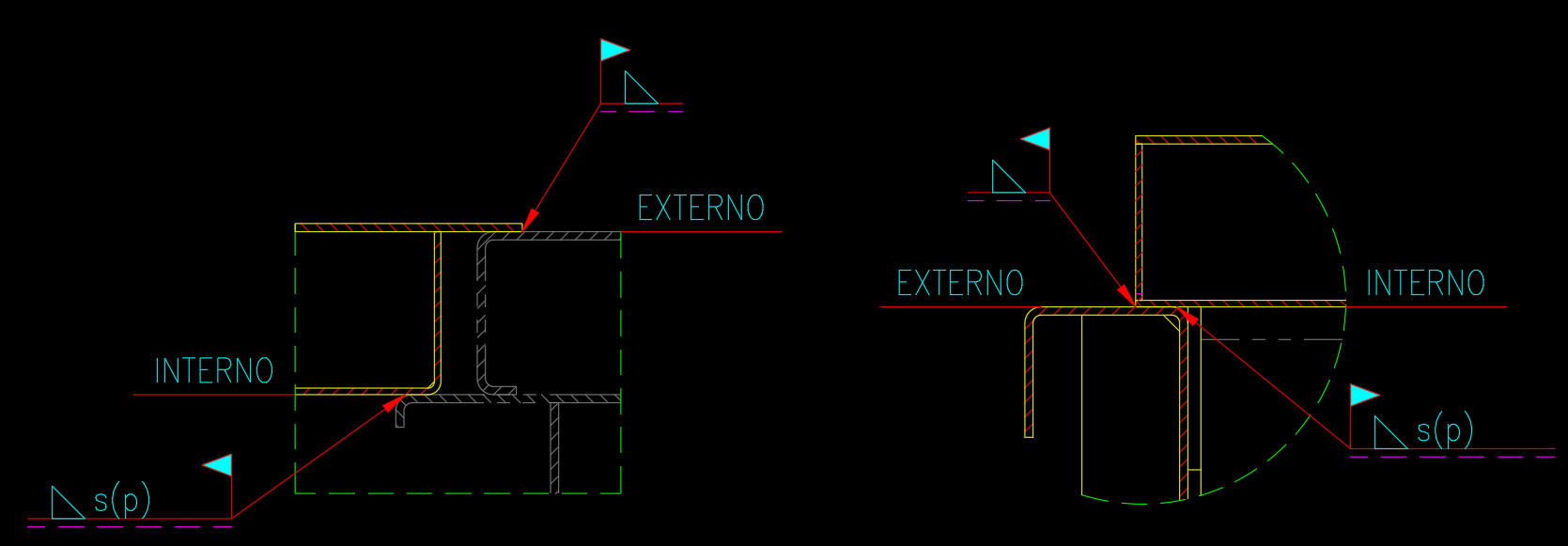

Para projeto Redecam, a Câmara Central (Central Duct), a Tampa Superior deve receber SOLDA FILETE na parte externa e SOLDA FILETE DESCONTÍNUA na parte interna da Câmara Central.
2 - Explicação sobre escala de Seção e Detalhe
📅 02/09/26 • VÁLIDO
- Categoria: Detalhamento
Para projetos Redecam e Satus, a definição da escala de Seção e Detalhe deve seguir uma lógica baseada na relação entre a escada do formato e a escala desejada.
2.1 - Entendendo a lógica da escala
A escala aplicada a uma Seção ou Detalhe deve ser determinada a partir da relação entre a escala do formato e a escala de representação desejada para a vista derivada.
No contexto do detalhamento, a escala do formato estabelece a referência de representação da vista principal. Quando uma Seção ou Detalhe necessita ser representada em uma escala diferente, deve ser aplicado um Fator de Escala que realize a conversão entre essas duas condições de escala.
Para isso, utilizamos dois conceitos:
- Escala do Formato: escala de referência utilizada no formato do desenho;
- Escala Desejada: escala na qual a Seção ou Detalhe deverá ser representada;
- Fator de Escala: Valor que deve ser informado no comando de escala para ajustar a representação da Seção ou Detalhe.
A regra é:
FATOR DE ESCALA = ESCALA DO FORMATO ÷ ESCALA DESEJADA
Consequentemente:
ESCALA DESEJADA = ESCALA DO FORMATO ÷ FATOR DE ESCALA
Essas duas fórmulas são a mesma relação vista de maneiras diferentes.
2.2 - Exemplo prático
Considere um desenho cuja escala do formato é 1:10 e queremos representar um Detalhe na escala 1:5.
Escala do formato = 10
Escala desejada = 5
Aplicando a fórmula:
FATOR DE ESCALA = 10 ÷ 5 = 2
Portanto, o Fator de Escala será 2.
Esse valor representa o fator de ampliação aplicado ao Detalhe em relação à escala utilizada no formato.

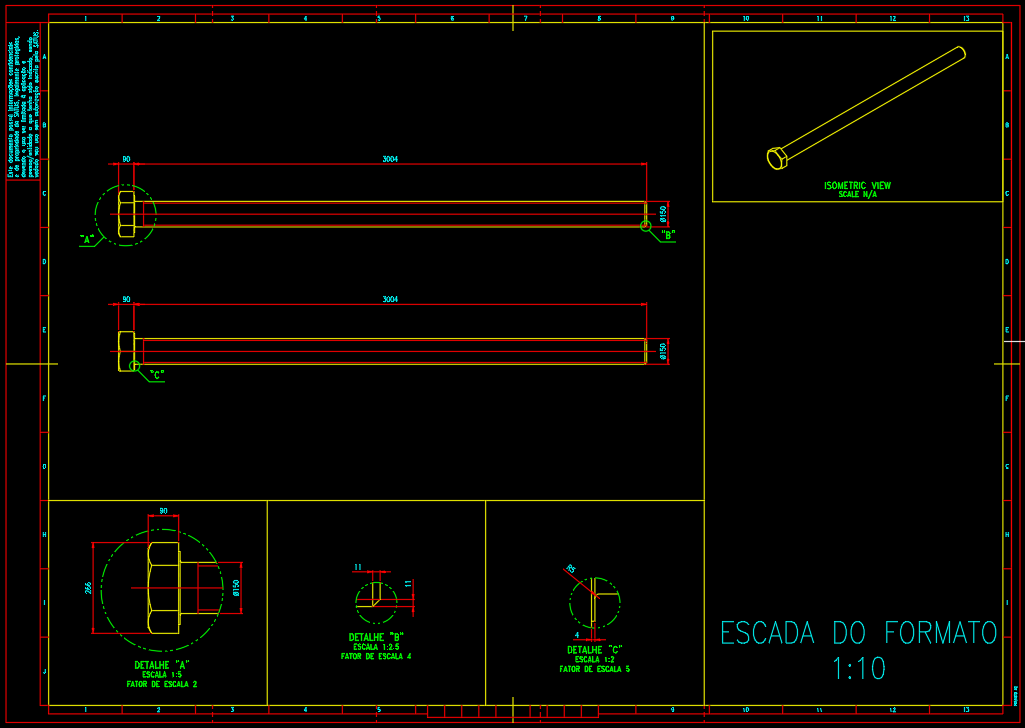

É possível visualizar esse resultado no Detalhe "A" da Imagem 02.
Seguindo para o próximo exemplo, considere um desenho cuja escala do formato é 1:10 e queremos representar um Detalhe na escala 1:2.
Escala do formato = 10
Escala desejada = 2
Aplicando a fórmula:
FATOR DE ESCALA = 10 ÷ 2 = 5
Portanto, o Fator de Escala será 5.
É possível visualizar esse resultado no Detalhe "C" da Imagem 02.
2.3 - Regra para utilização
Para garantir a correta representação e a compatibilidade entre o desenho e o modelo 3D, devem ser observadas as seguintes regras:
- A vista principal não deve ter sua escala alterada. A representação deve permanecer na escala definida pelo formato, garantindo que suas dimensões correspondam às dimensões do modelo.
- Não devem ser utilizadas escalas diferentes das previstas nos templates padronizados. Escalas como 1:4, 1:7.5, entre outras não contempladas pelo padrão, não devem ser utilizadas.
2.4 - Tabela de referência
| Escala do Formato | Escala Desejada | Fator de Escala |
|---|---|---|
| 1:10 | 1:2 | 5 |
| 1:10 | 1:2.5 | 4 |
| 1:10 | 1:5 | 2 |
| 1:15 | 1:2.5 | 6 |
| 1:15 | 1:10 | 1,5 |
| 1:75 | 1:25 | 3 |
| 1:75 | 1:50 | 1,5 |
| 1:100 | 1:25 | 4 |
| 1:100 | 1:75 | 1,333 |
2.5 - Passo a Passo
- Identificar a escala do formato;
- Definir a escala desejada para a Seção ou Detalhe;
- Calcular o fator de escala;
- Aplicar o valor calculado à representação;
- Confirmar se a escala indicada na identificação da vista corresponde à escala desejada.
