Maio/2026
1 - O que é um Informativo Técnico?
📅 15/05/26 • VÁLIDO
O Informativo Técnico é um documento criado para informar, orientar e registrar assuntos técnicos de maneira simples, organizada e padronizada.
Ele serve para compartilhar informações importantes relacionadas a engenharia,na prática, será utilizado para:
- Comunicar problemas identificados e suas soluções;
- Informar mudanças em processos;
- Divulgar recomendações técnicas;
- Padronizar procedimentos e boas práticas;
- Compartilhar conhecimento entre equipes.
O objetivo é garantir que todos tenham acesso às mesmas informações técnicas, reduzindo dúvidas, erros operacionais e retrabalho.
2 - Tipo de linha para Detalhes
📅 20/05/26 • VÁLIDO
- Categoria: Desenho/Detalhamento
Para projeto Redecam, foi alterado o tipo de linha para retirar de detalhes de HIDDEN para PHANTOM2.
Para projeto Satus, continua sendo retirado os detalhes em HIDDEN.

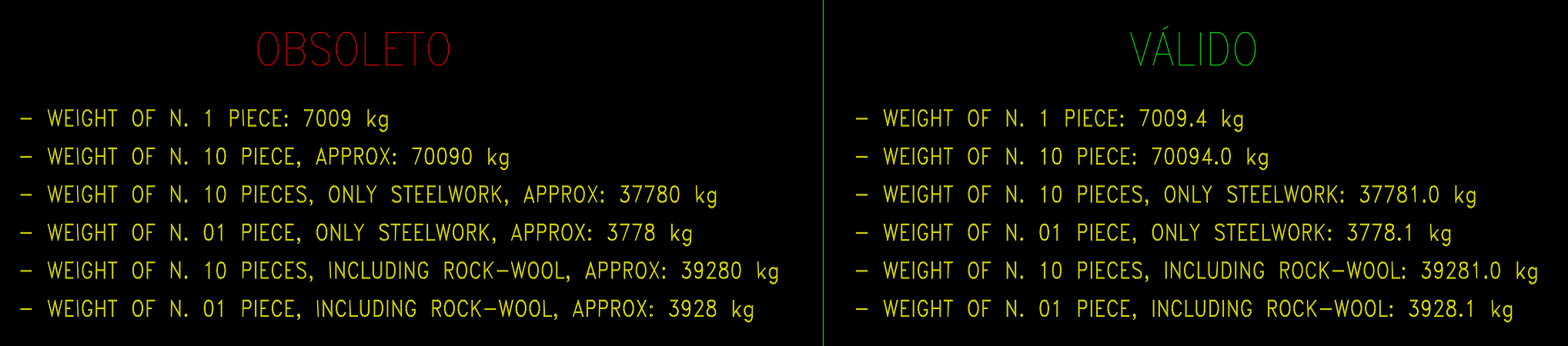

3 - Removido arrendondamento de peso das Notas
📅 20/05/26 • VÁLIDO
- Categoria: Desenho/Detalhamento
Para projeto Redecam, foi removido o APPROX das notas de peso, sendo necessário informar o peso exato com uma casa decimal.

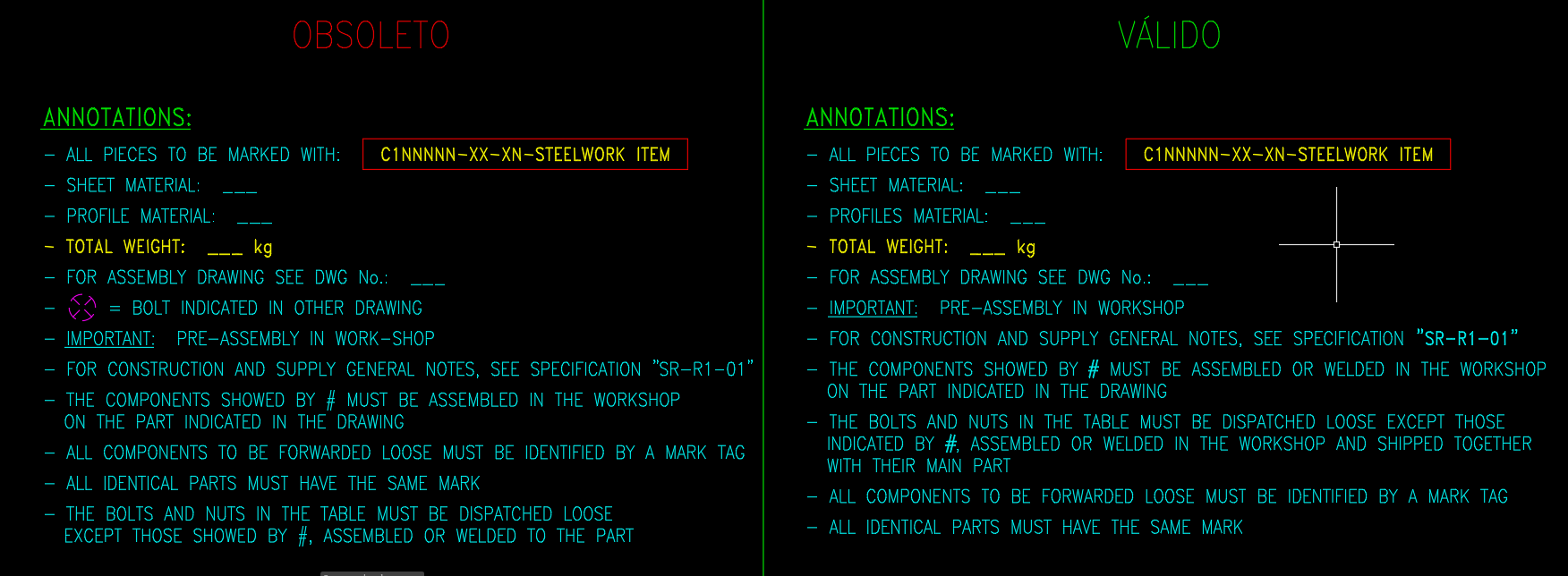

4 - Notas para Desenho
📅 18/05/26 • VÁLIDO
- Categoria: Desenho/Detalhamento
Para projeto Redecam, foi atualizado na versão REDECAM AutoCAD Template R01A - PRO-FILE, o padrão de notas a serem utilizadas nos desenhos.

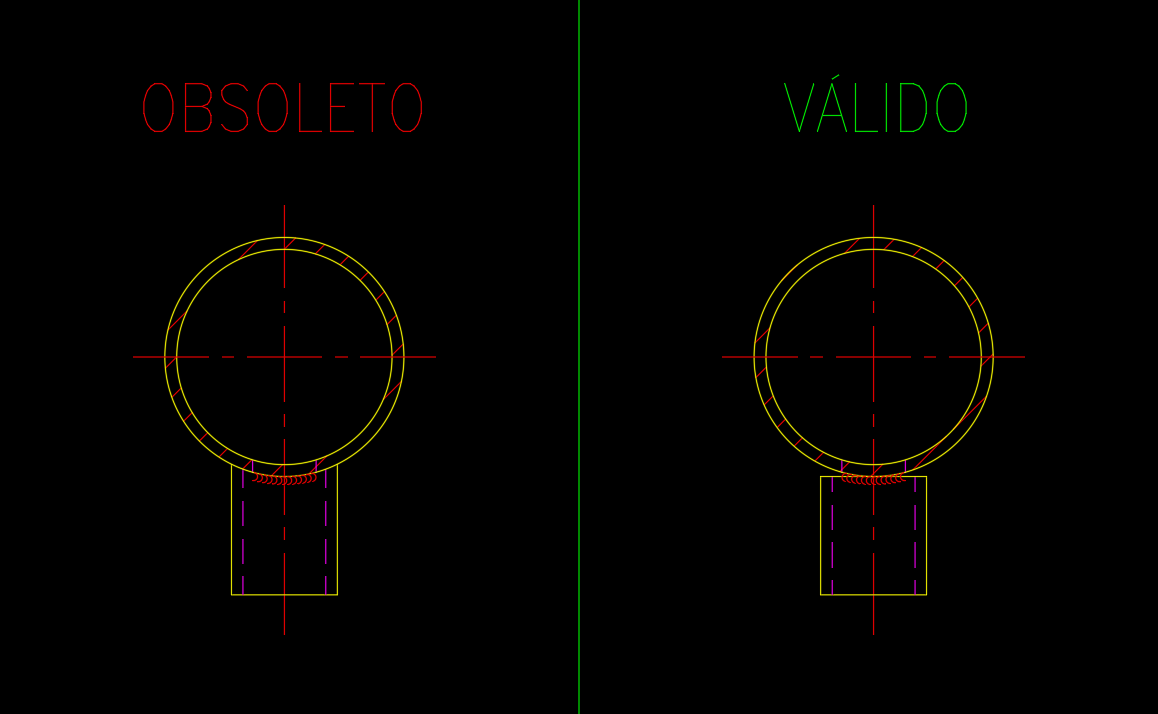

5 - Boca de Lobo para Flauta de Sopragem
📅 18/05/26 • VÁLIDO
- Categoria: Modelo
- Equipamento: Plenum - Flauta de Sopragem
Para projeto Redecam, a Flauta de Sopragem localizada no Plenum teve a Boca de Lobo removida, passando a utilizar tubo reto com aberturas laterais.

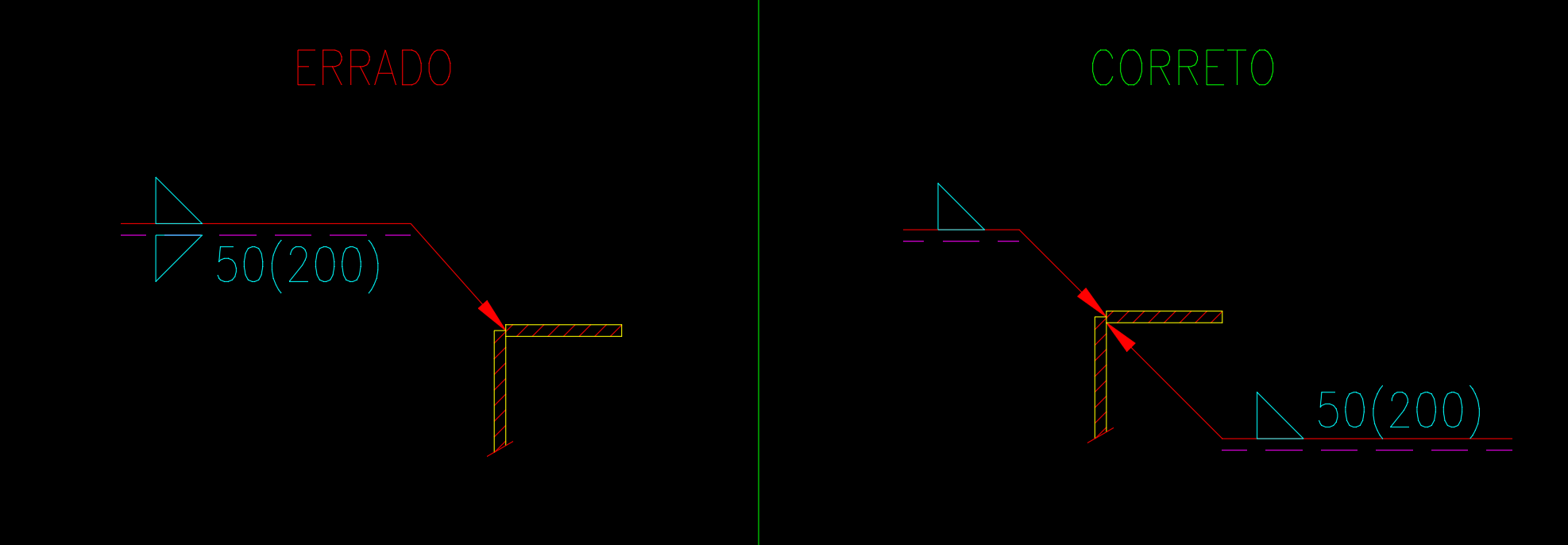

6 - Indicação de soldas
📅 20/05/26 • VÁLIDO
- Categoria: Desenho/Detalhamento
Para projetos Redecam e Satus, quando uma junta exigir soldagem por faces ou acessos completamente diferentes (como em flanges), não devem ser utilizados símbolos distintos na mesma linha de chamada.
Devem ser utilizadas linhas de chamada separadas, apontando diretamente para as superfícies onde a solda será efetivamente executada.
Caso as soldas utilizem símbolos iguais, não há problema em indicar ambas na mesma linha de chamada.

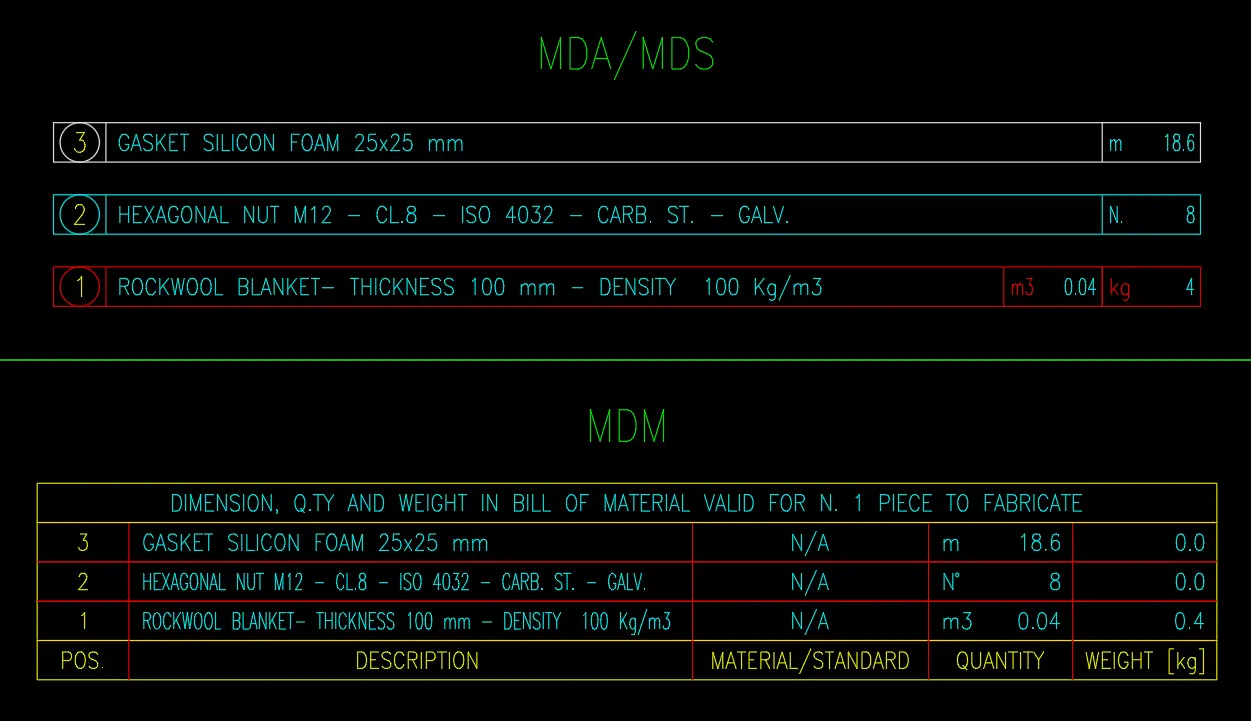

7 - Lista de Material
📅 20/05/26 • VÁLIDO
- Categoria: Desenho/Detalhamento
Para projetos Redecam, desenhos de fabricação com código MDM os itens comerciais como parafusos, isolamento, gasket etc. Devem estar na Lista de Material ou Bill of Material (BOM).
Desenhos de montagem com código MDA e MDS devem utilizar os blocos padrão de parafusos, isolamento, gasket etc.

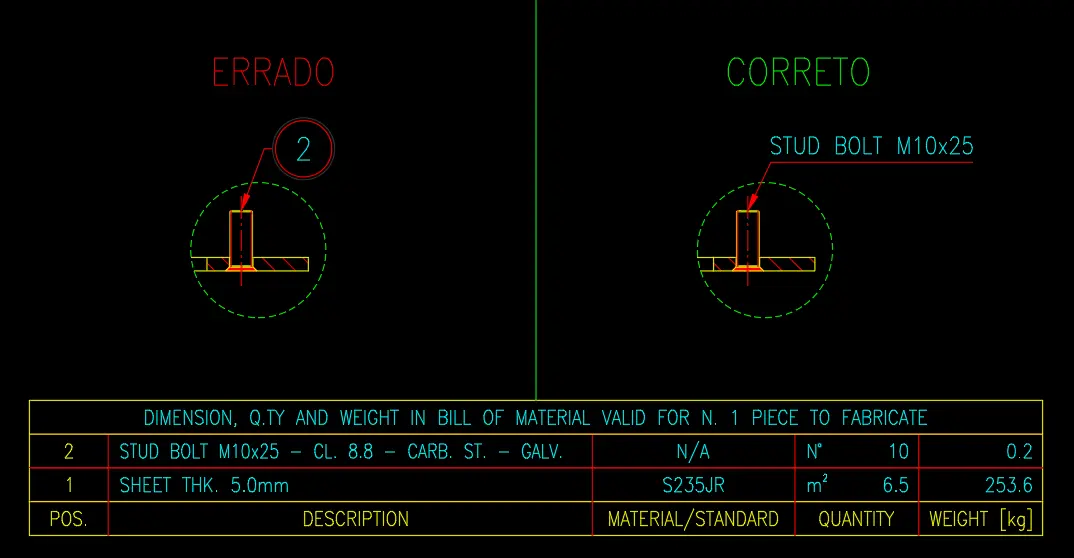

8 - Indicação Lista de Material
📅 20/05/26 • VÁLIDO
- Categoria: Desenho/Detalhamento
Para projetos Redecam, desenhos de fabricação com código MDM os itens comerciais como parafusos, isolamento, gasket etc. Devem estar indicados com texto e linha de chamada, assim como os outros materais da Lista.

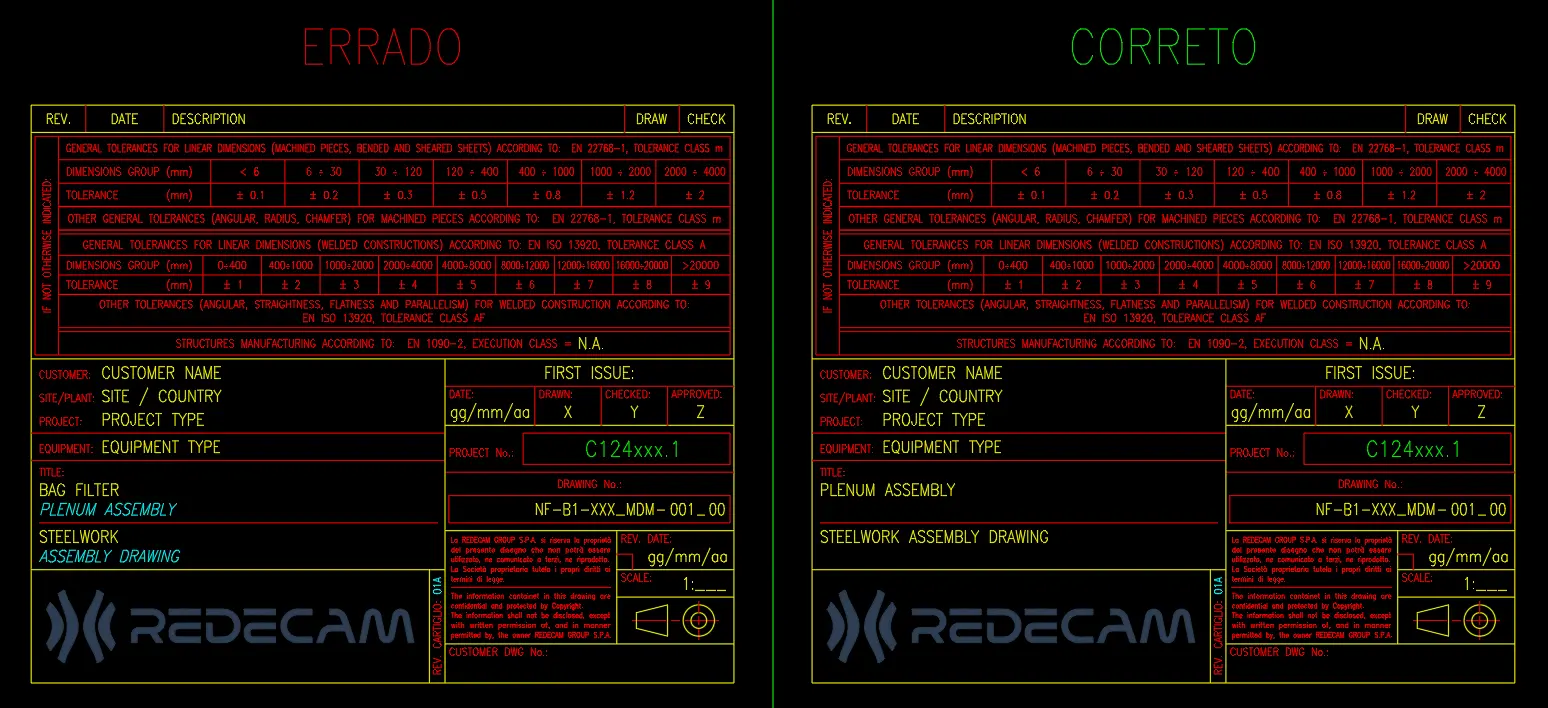

9 - Preenchimento Bloco de Título
📅 20/05/26 • VÁLIDO
- Categoria: Desenho/Detalhamento
Para projetos Redecam, no Bloco de Título do Desenho, não deve ser preenchido os atributos TIT-2 e TIT-4, devendo ser preenchido apenas nos atributos TIT-1 e TIT-3.
10 - Preenchimento descrição de Desenho
📅 20/05/26 • VÁLIDO
- Categoria: Desenho/Detalhamento
Para projetos Redecam, no Bloco de Título do Desenho, para descrição do desenho no atributo TIT-3, deve ser utilizado a seguinte configuração:
| Código do Desenho | Aplicação | Descrição |
|---|---|---|
MDM | Fabricação | FABRICATION DRAWING |
MDS | Montagem | STEELWORK ASSEMBLY DRAWING |
MDA | Montagem | ASSEMBLY DRAWING |
11 - Cores para materiais
📅 26/05/26 • VÁLIDO
- Categoria: Modelo
Para projetos Redecam e Satus, foram alteradas as cores dos materiais, sendo divididas em grupos por tipo. Já estão configurados os iLogic InserirEspessura e InserirMaterial seguindo esse padrão, devendo utilizar as seguintes configurações:
| Grupo | Cor(RGB) |
|---|---|
| AÇOS CARBONO | 128,128,128 |
| AÇOS INOXIDÁVEIS | 141,224,166 |
| AÇOS ESTRUTURAIS | 0,128,255 |
| AÇOS PATINÁVEIS | 64,128,128 |
| AÇOS RESISTENTES AO DESGASTE | 128,128,0 |
| POLÍMEROS | 255,255,255 |
| TELAS | 220,180,60 |
| GRADES DE PISO | 114,165,174 |
| CHAPAS EXPANDIDAS | 202,209,122 |
| XADREZ | 120,180,80 |
