Agosto/2026

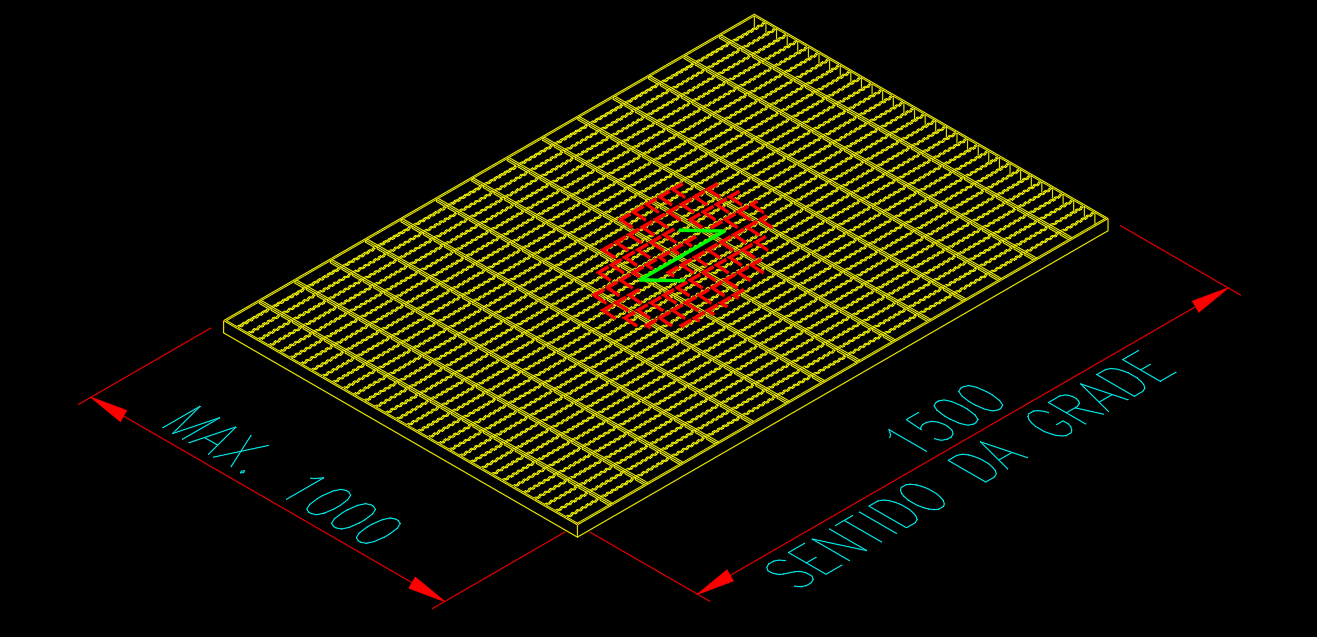

1 - Máximo de 1,00 m no sentido oposto da Grade
📅 14/08/26 • VÁLIDO
- Categoria: Modelamento
- Equipamento: Acessos - Grade
Para o projeto Redecam e Satus, a grade deverá possuir no máximo 1,00 m no sentido oposto à barra portante.
2 - Nomenclatura para Grade
📅 27/08/26 • VÁLIDO
- Categoria: Detalhamento
- Equipamento: Acessos - Grade
Para os projetos Redecam e Satus, a descrição dos blocos de peças de degraus e grades deverá seguir o padrão definido abaixo, contendo obrigatoriamente o tipo do componente, a especificação da malha, o peso por m² e, para as grades, a quantidade de m² da peça.
Caso necessário, o Fator de Largura poderá ser ajustado para garantir que toda a descrição seja exibida corretamente no bloco.
Exemplo:
| Tipo | Inglês | Português |
|---|---|---|
| Degrau | GRATING TREAD - MESH 30x100 (37.5 kg/m²) | DEGRAU - MALHA 30x100 (37.5 kg/m²) |
| Grade | GRATING - MESH 30x100 (37.5 kg/m²) - 0.6 m² | GRADE - MALHA 30x100 (37.5 kg/m²) - 0.6 m² |

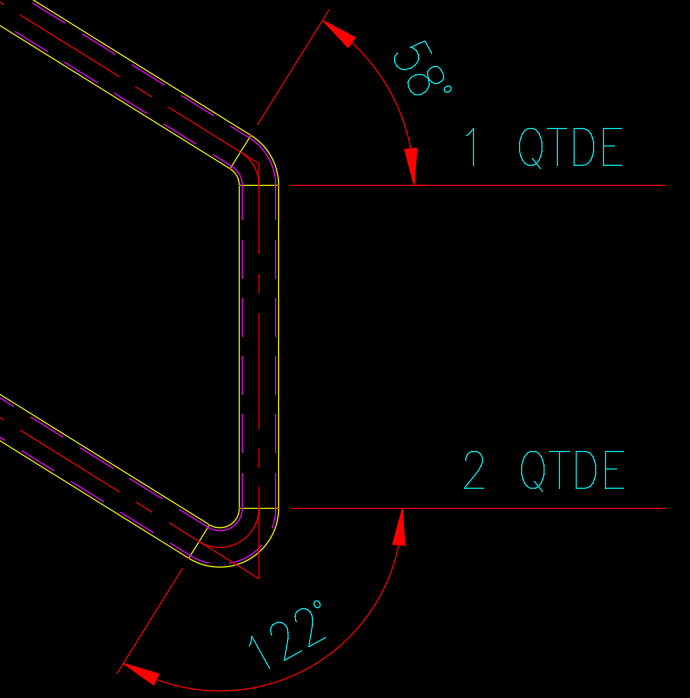

3 - Cálculo de Curvas para Guarda-Corpos e Corrimãos
📅 31/08/26 • VÁLIDO
- Categoria: Detalhamento
- Equipamento: Acessos - Guarda-Corpos
Para os projetos Redecam e Satus, os guarda-corpos e corrimãos que possuírem curvas deverão ter as curvas calculadas e descontadas do peso total dos tubos na Lista de Materiais, conforme as seguintes regras:
- Curva menor ou igual a 90°: considerar 1 quantidade.
- Curva maior a 90°: considerar 2 quantidades.

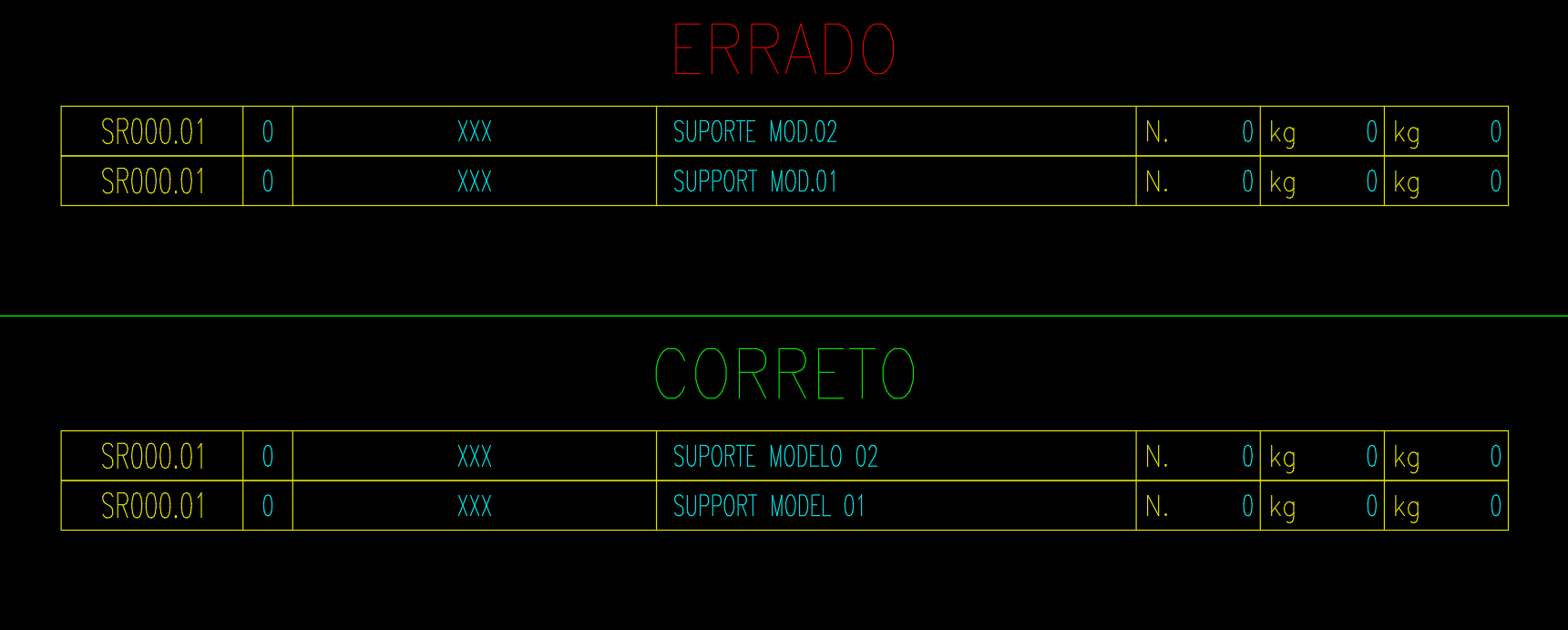

4 - Utilização de MOD e MODELO
📅 31/08/26 • VÁLIDO
- Categoria: Detalhamento
Para os projetos Redecam e Satus, não utilizar a abreviação “MOD” para identificação de peças em desenhos.
Deverá ser utilizada a identificação abaixo, conforme o idioma aplicável:
- MODEL — para documentos em inglês.
- MODELO — para documentos em português.

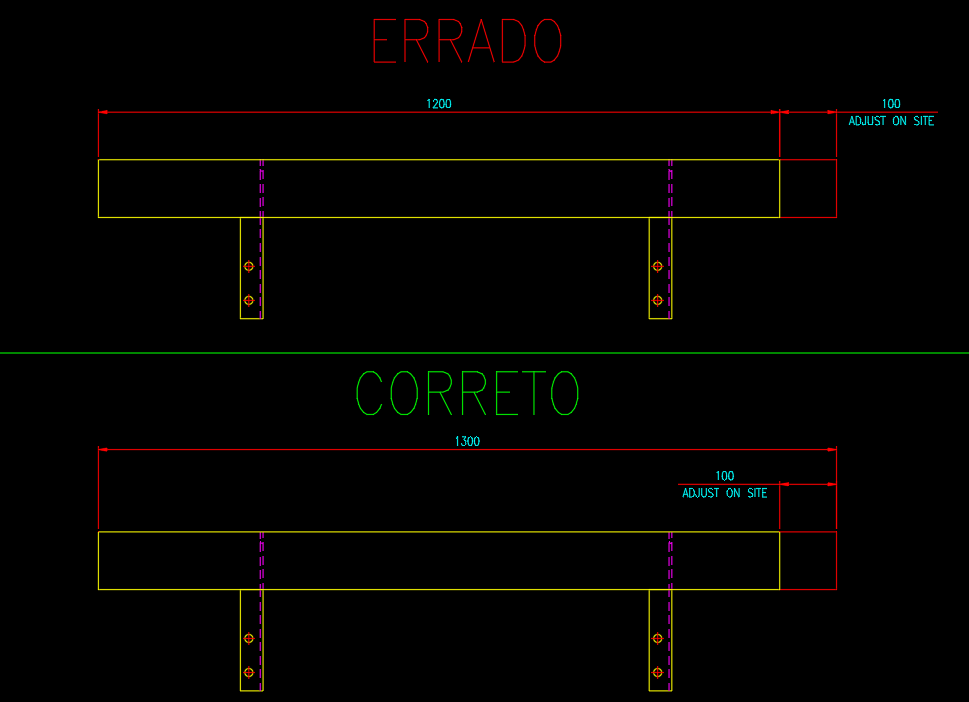

5 - Cota com Ajuste em Campo
📅 31/08/26 • VÁLIDO
- Categoria: Detalhamento
Para os projetos Redecam e Satus, quando houver uma dimensão com ajuste em campo (ADJUST ON SITE), deverá ser indicada uma cota geral correspondente à dimensão total da peça, incluindo o comprimento destinado ao ajuste.
Por exemplo, para uma peça com 1200 mm + 100 mm de ajuste em campo, a cota geral deverá ser indicada como 1300 mm, mantendo os 100 mm identificados separadamente, conforme Imagem 04.
