O que faz o Nesting1D?
Informações:
Este script automatiza a criação de estudos de corte e otimização para formas estruturais, como perfis, tubos e barras.
Passo 01

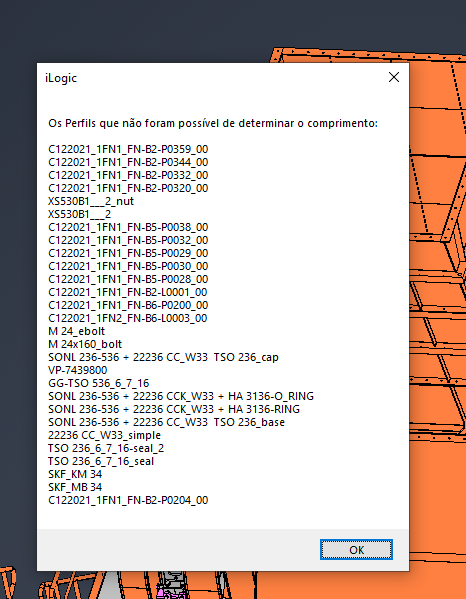

Caso apareça a mensagem Perfis cujo comprimento não foi possível determinar, como na Imagem 02, esses itens serão considerados com comprimento de 0 mm e o cálculo deverá ser ajustado manualmente na planilha.
Passo 02

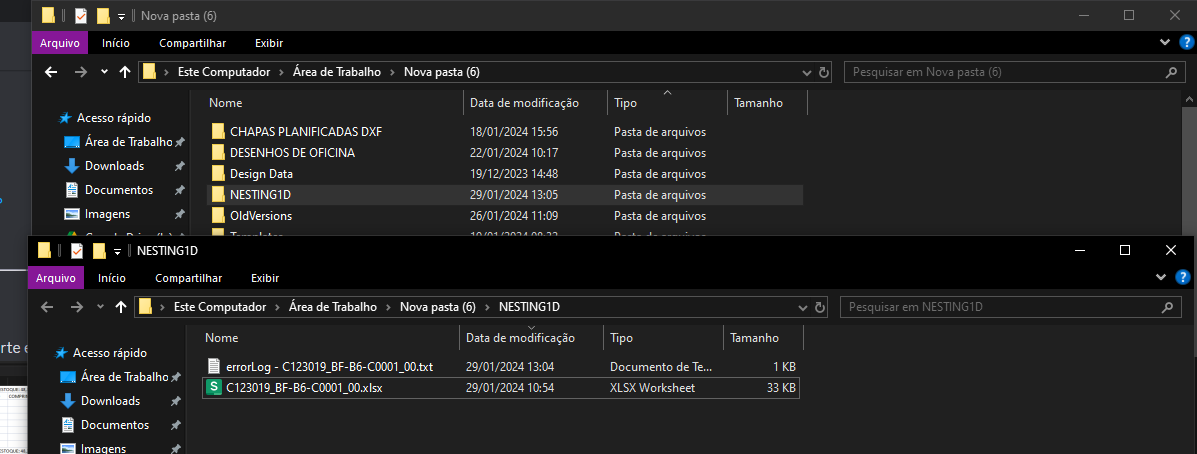

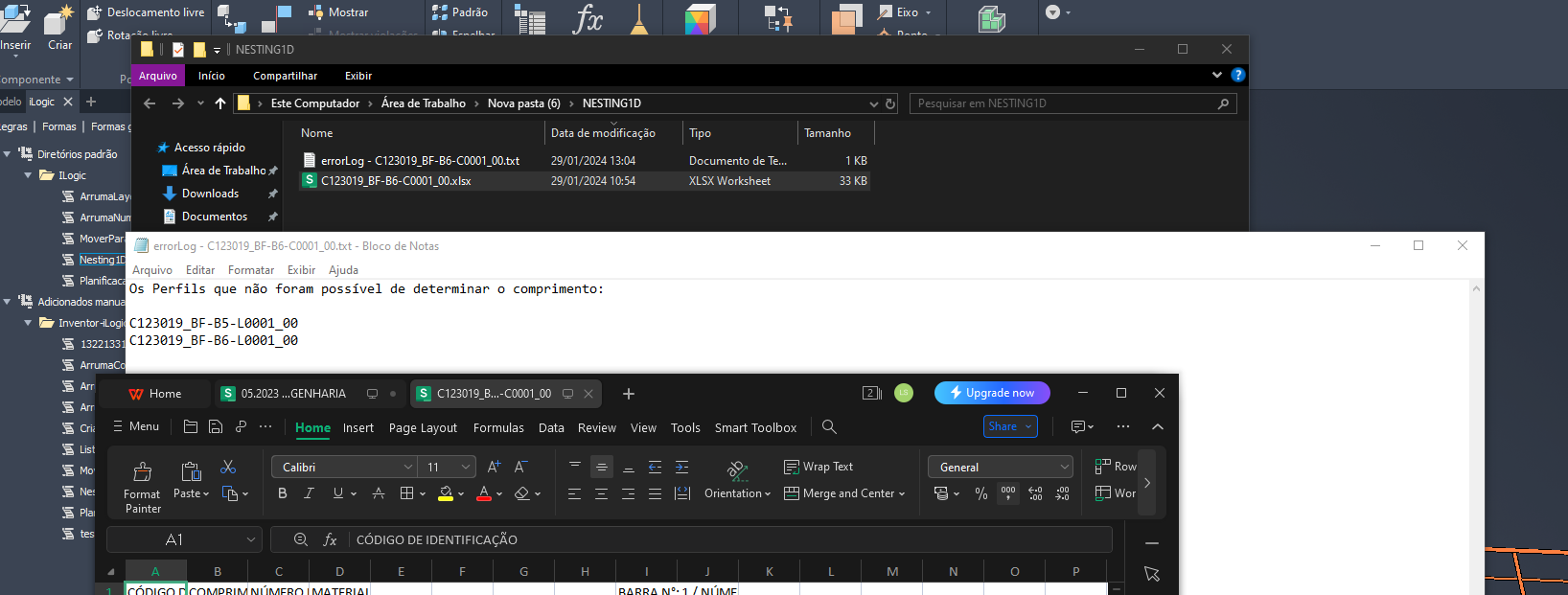

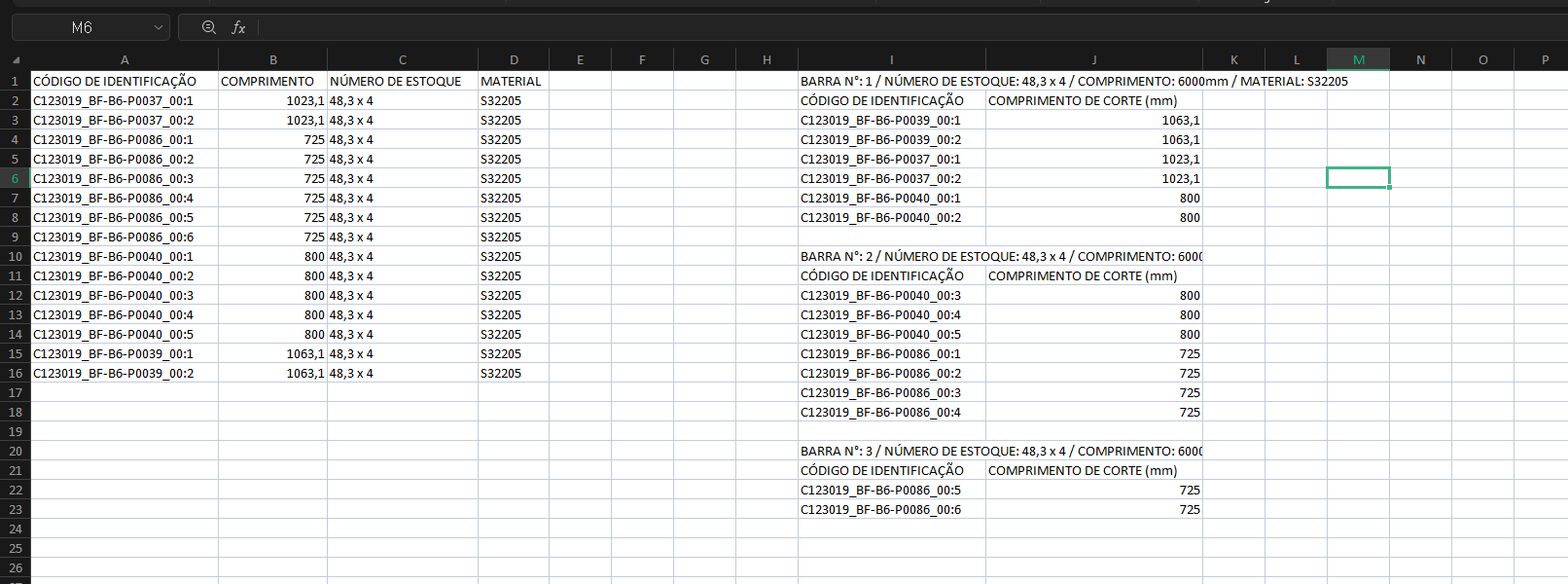

Será criada, na mesma pasta onde o modelo está salvo, uma pasta chamada NESTING1D. Nela, será possível encontrar um arquivo Excel que contém o estudo de corte e um arquivo de texto que exibe a mesma mensagem de erro descrita no Passo 01. Note nas Imagens 03 e 04.
Passo 03 | OBSERVAÇÕES IMPORTANTES
Obs. 1
Durante a execução do algoritmo para a realização do estudo, é considerado um acréscimo de 6 mm no comprimento das peças, representando a perda decorrente do corte realizado pela serra. Essa consideração é aplicada universalmente, exceto nos casos em que a peça possui exatamente 6000 mm de comprimento.
Obs. 2

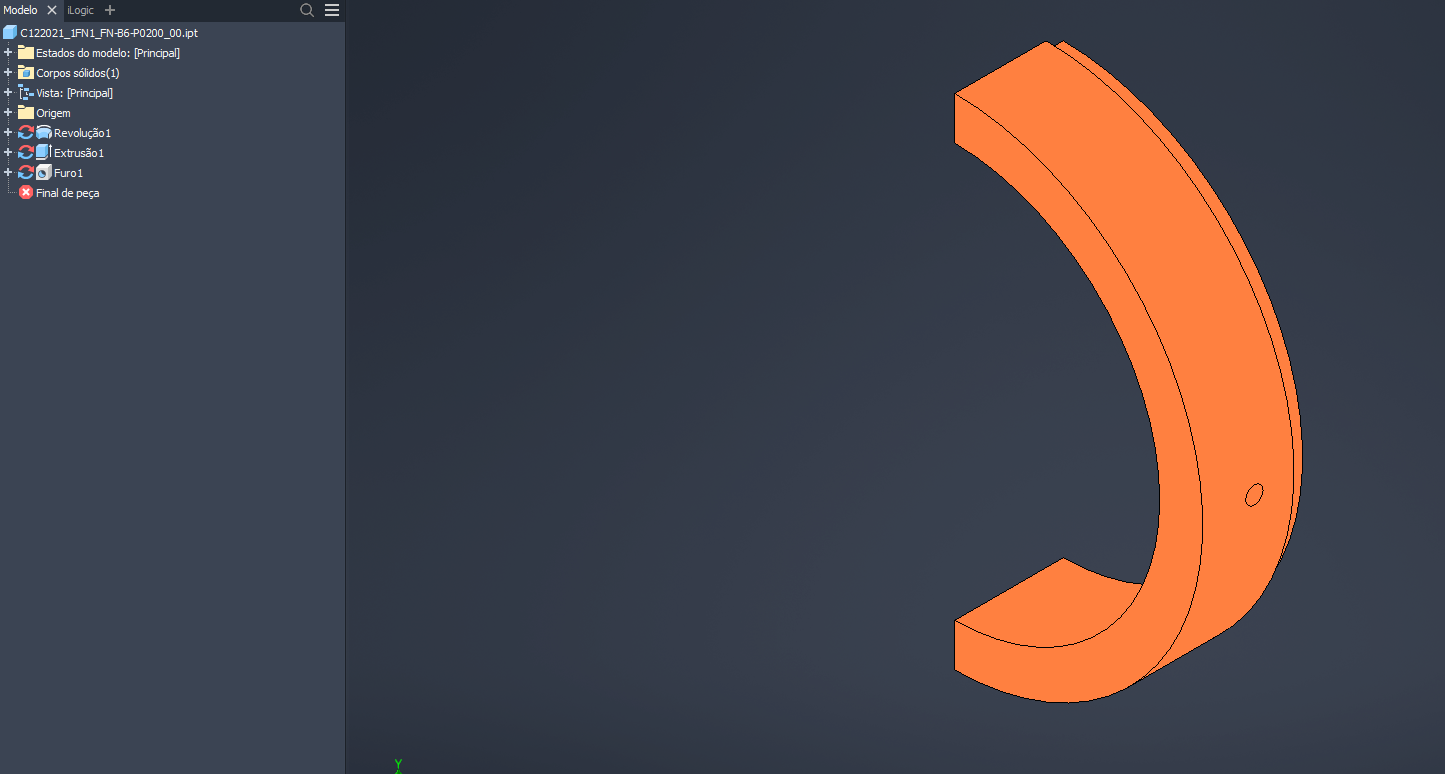

Peças em que é utilizada a ferramenta de revolução são consideradas com 0 mm de comprimento. Podem ser uma chapa ou um perfil.
